钢花管均匀固定在钢筋笼上，采用2根内径25mm，壁厚≥3mm的钢花管、钢花管应采用钢管，上端宜高出地面0.2m，下端与单向阀式注浆器相连。桩端注浆器应插入孔底以下0.2~0.5m。钢管用12#铁丝对称绑扎在钢筋笼主筋上,钢花管与主筋必须牢固可靠,并分别检查其通水性。管与管之间采用套丝连接并涂密封胶,外面螺纹处用止水胶带包裹,并牢固拧紧密封。钢花管每连接好一段,必须用10#～12#铁丝,每间隔2～3m与钢筋笼主筋牢固的绑扎在一起,严防钢花管折断(严禁电焊固定钢花管时造成渗水渗浆)。

钢花管注浆方案

（1）注浆采用P42.5级普通硅酸盐水泥配置的浆液，受潮结块水泥不得使用。水灰比为0.55～0.6，配置好的浆液注水前必须经过湿磨机细化处理。

（2）灌注桩成桩后的7～8小时内，应采用清水进行开塞。注浆作业在成桩10天左右开始，并且桩身砼达到设计强度的50%后方可注浆，注浆宜低压慢速。

（3）注浆前压水试验

注浆前压水试验是桩底注浆一道重要工序，除起到一般注浆工程的三个作用外（即检查设备及系统的密封性与完好率、确定注浆初压、确定浆液起始浓度及浆材配方），在桩底注浆中还有三个重要作用：

○1疏通注浆通道；

○2将沉渣及泥皮中的细粒部分推至加固范围外；

○3检查两根钢花管的联通性，以便采取措施充分发挥两根管的可灌性。若只有一根管可灌，应调整注浆工艺参数，使注浆均匀有效。压水量一般控制在0.04~0.08m3以内。压水时间1~2分钟。

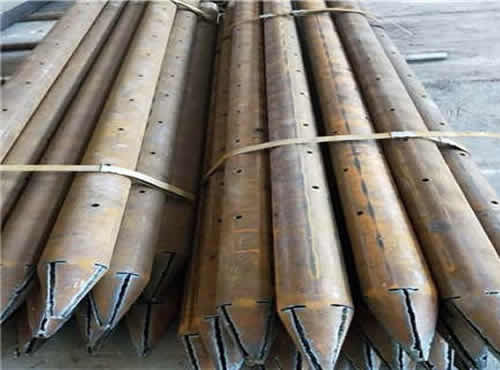

钢花管

钢花管注浆施工原则

以可注入为准，尽可能采用浓浆、低压慢注及间歇注浆，以利于定量水泥浆体留驻桩底有效范围内。根据本场地地质条件，一般情况下注浆工艺参数可按实情在如下范围内调控。

○1压水压力：以压通为准，难以压通的钢花管，压水压力可提高到6Mpa。

○2注浆过程压力：以可注入为准，控制在4Mpa以上。

○3注浆终压：比初压提高1Mpa以上。

○4浆液浓底（水灰比）：1:1~0.5:1，先稀后浓。可灌性较差桩适用较稀浆。

○5每料水泥浆搅拌时间：1~3分钟。

○6注入量：每桩水泥注入量控制量为3000㎏。

○7注浆时间：间歇注浆，每桩注浆时间1~1.5小时，其中间歇时间大于等于实注时间。可灌性较差桩须小泵量连续灌注。

○8注浆顺序：总体上理想的顺序为，先注场地周边的桩孔，由外而内逐层内推，最后注场地中央部分桩孔。

（5）桩端注浆终止标准采用注浆量和注浆压力双控原则，以注浆量（水泥用量）控制为主，以注浆压力标准为辅。当注浆量达到4000㎏时，可终止注浆；当注浆压力＞3Mpa并持荷3分钟，且注浆量到要求量的80%，也可终止注浆。否则需要采取补救措施。
